概述

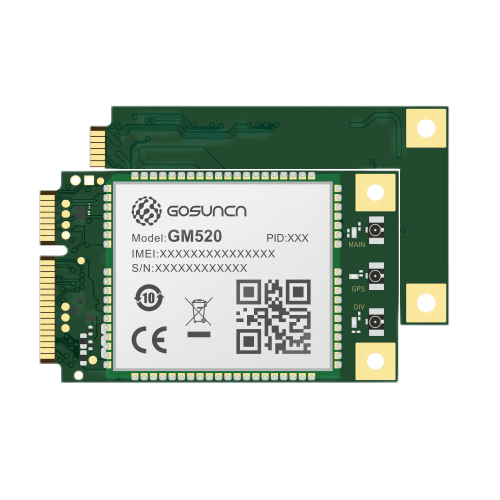

GM520是一款基于LTE Cat.4标准的无线通信模组，专为M2M和物联网应用而设计。

在LTE标准下，它可以支持高达50Mbps的上行速率和150Mbps的下行速率，并可以向后兼容现有的WCDMA/GSM网络，确保它可以在缺乏3G和4G网络的偏远地区正常工作。满足客户对高性价比、低功耗的应用要求。

GM520模组支持多种网络协议（TCP/UDP/FTP/HTTP/MQT/PAP/CHAP/PPP）和多种功能（远程唤醒、FOTA、FILE等），可提供PCM/AUDIO/USB/UUART/SDIO/I2C/SPI/UIM/RMII/RGMII/ADC等丰富的硬件接口，满足不同需求。

根据数据传输和CPE等行业的关键需求，该模组可以扩展以支持模拟语音功能，以及以太网、SDIO和PCIe等硬件接口。它是数据传输和路由行业的4G通信利器。

产品亮点

LCC+LGA Form Factor

LTE Cat.4

29×32mm Package

8-wires UART

22nm Chipset embedded

USB 2.0

4G/3G/2G global band

FOTA

Embedded TCP/UDP

-40℃ ~ 85 ℃

FTP/HTTP/HTTPS

OpenLinux

技术规格

基本属性

* LCC 80Pins+LGA 64Pins Form Factor

* Pin-to-Pin with Mainstream form factor

* Dimensions: 29mm × 32mm× 2.4mm

* Weight: About 4.0g

* Frequency Band : LTE FDD/LTE TDD/WCDMA/GSM

* GNSS:Optional

电气特性&灵敏度

* Transmit Power:

--LTE: 23 ±2.7dBm (Power Class 3)

--WCDMA : 24 +1/-3dBm (Power Class 3)

--GSM900 : 33±2dBm (Power Class 4)

--GSM1800: 30±2dBm (Power Class 1)

* Rx Diversity : support

* Power Supply :

--3.4V -- 4.2V(3.8V is recommended)

环境可靠性

* Operation temperature: -30°C to +75°C

--Extreme Operating temperature: -40°C to +85°C

* Storage temperature: -40°C to +85°C

* Humidity: 5%~ 95%

RF频段

* L1B

1.LTE FDD: B1,B2,B3,B4,B5,B7,B8,B28

2.LTE TDD: B40

3.WCDMA: B1,B2,B4,B5,B8

4.GSM: B2,B3,B5,B8

* E1B

1.LTE FDD: B1,B3,B7,B8,B20,B28

2.LTE TDD: B38,B40,B41

3.WCDMA: B1,B8

4.GSM: B3,B8

数据特性

* LTE FDD

--Uplink 50Mbps / Downlink 150 Mbps

* TD-LTE

--Uplink30Mbps / Downlink 130Mbps

* UMTS

--HSPA+ 21Mbps DL

--HSUPA 5.76Mbps UL

--WCDMA 384Kbps UL/384Kbps DL

* GSM

--EDGE 236.8Kbps UL / 236.8Kbps DL

--GPRS 85.6Kbps UL / 85.6Kbps DL

硬件接口

* USB 2.0 (Max. 480Mbps)

* UART ×2

* SIM (1.8/3.0V)

* ADC (12-bit precision)

* SPI

* I2C

* SDIO

* LED indication

* PCM& AUDIO

* Reset & Power-on

* Main & Diversity(Optional) antenna

* RMII/RGMII（RMII: 1.8V/3.3V; RGMII: 1.8V）

应用功能

* Support FOTA/USB/UART update

* Support Android 4.x/5.x/6.x/7.x/8.x/9.x RIL driver

* Support Windows 7/8/10

* Support Linux 2.6 and above

* Support TCP/UDP/PPP/FTP/HTTP/HTTPS/MQTT

* Support low-power applications

* ECM/RNDIS/PPP

* Support 3GPP TS27.005, 27.007

* Support GOSUNCN enhanced AT command

认证

* CE/RoHS
